Брама, що ховається в землі, звана також підземною брамою, брамою, що висувається із землі, або брамою, що тоне, — це одна з більш інноваційних огорожних систем останніх років. Її інноваційний проєкт з’явився в нашому портфоліо у 2020 році — ми є винахідником, виробником і монтажником таких брам, що у випадку такого нового рішення має ключове значення для правильної реалізації інвестиції.
Ідея брами, що висувається із землі, naw’язує до найновіших тенденцій в архітектурі, хоча сам метод її дії сягає середньовічних фортифікацій і нездобутих твердинь. Сьогодні це naw’язання ґрунтується передусім на візуальних якостях і охоче використовується архітекторами, які проєктують сучасні маєтки. Брами, що ховаються в землі, виготовляємо з профілів довільного перерізу — від стандартного 6×4 см, через панелі, напр. 10×100 см, аж до повного заповнення. Не становить також проблеми виконання такої брами на схилі чи по дузі.
Що таке брама, що ховається в землі?

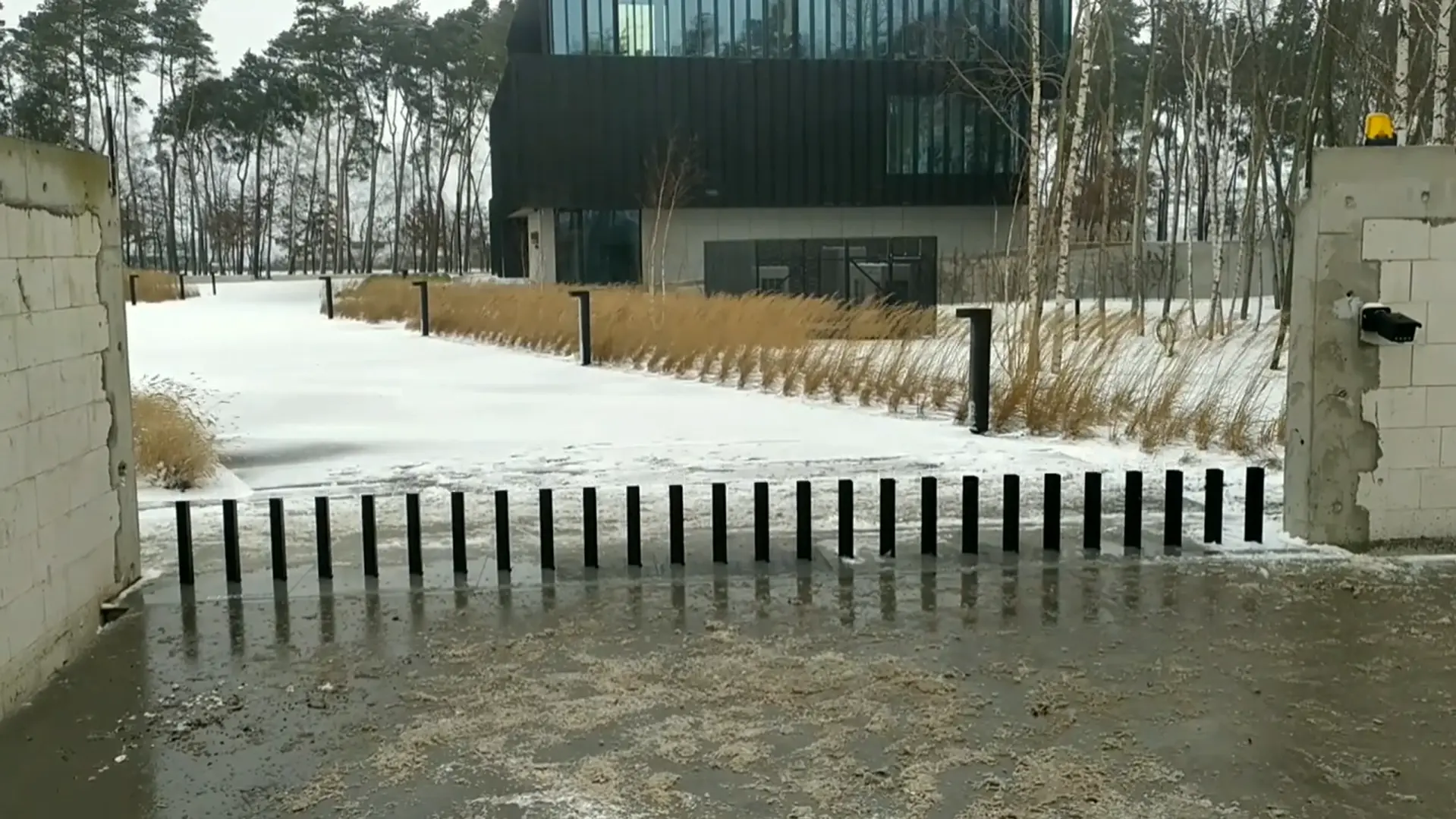

Підземна брама — це система, в якій усе полотно ховається під поверхнею ґрунту — звідси поширені визначення: брама, що тоне, що ховається в землі, чи брама, що висувається із землі. На відміну від традиційних стулкових чи розсувних рішень, підземна брама не потребує простору ні для відкривання полотна, ні для бічного зсуву. Завдяки цьому дозволяє зберегти чисту, мінімалістичну форму під’їзду та гармонійно вкомпонувати браму в архітектуру об’єкта. Англійською мовою функціонує під назвами: underground gate, retractable gate, pop-up gate чи fence pop-up.
Це рішення створене з думкою про вимогливі реалізації, у яких ключову роль відіграють естетика, функціональність і індивідуальне припасування до характеру об’єкта — як у приватних, так і в комерційних проєктах.
Його особливо оцінять власники сучасних маєтків, а також інвестори, для яких архітектура оточення, мінімалістична форма і візуальна цілісність мають таке саме значення, як надійність і комфорт користування. Це пропозиція для осіб, які шукають рішення, що поєднує дискретність із престижем.

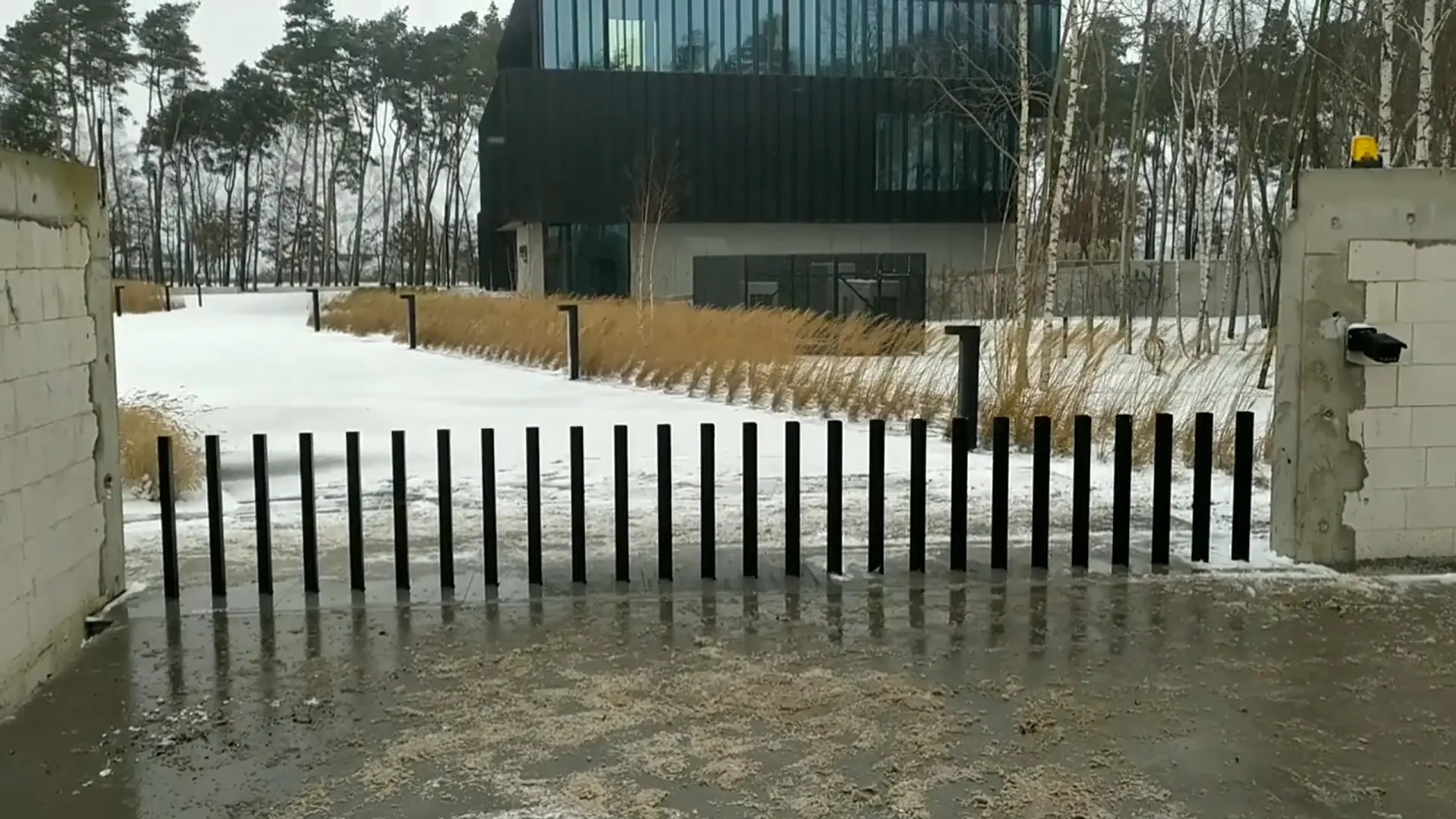

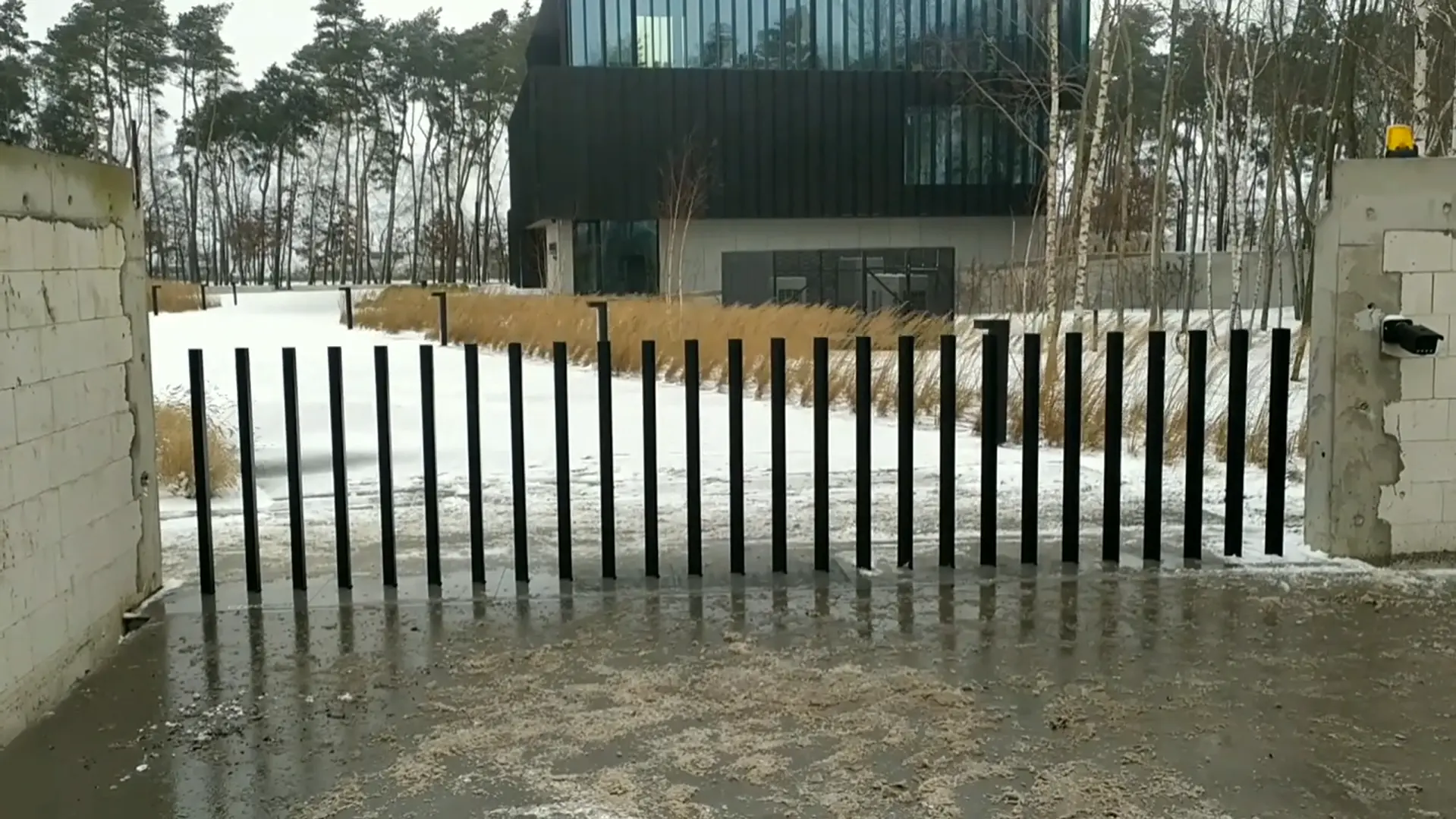

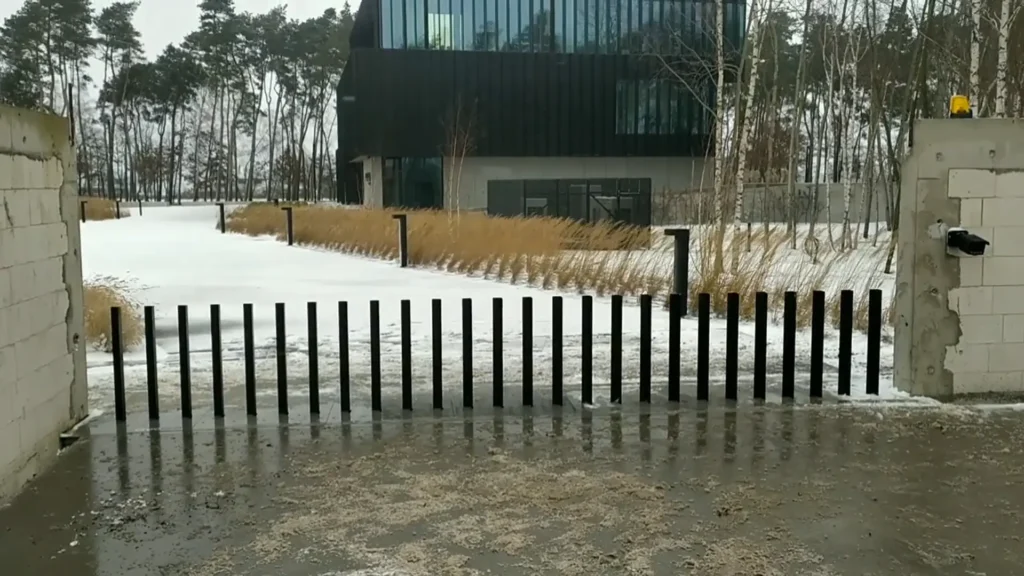

Як працює брама, що тоне в землі?

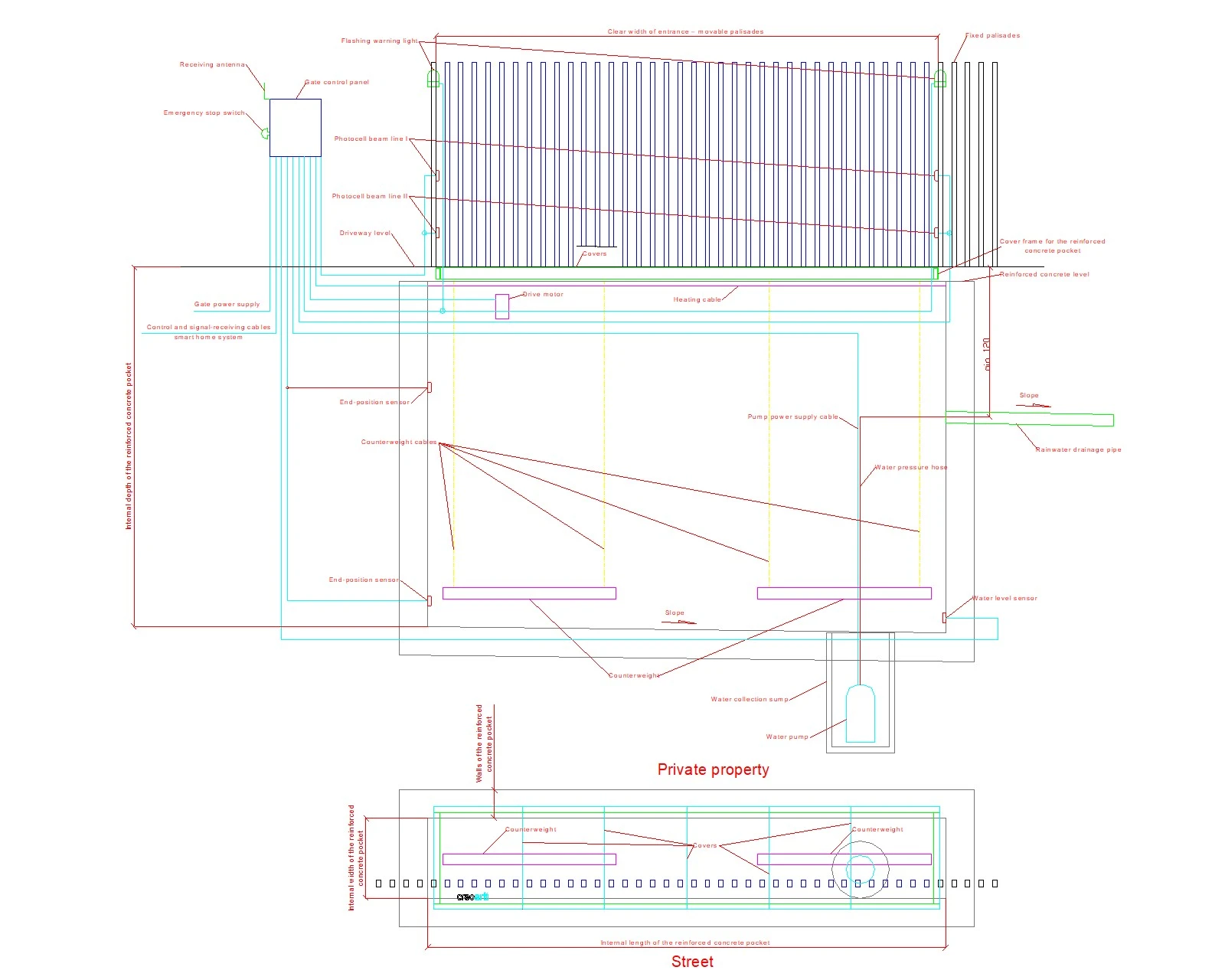

Залізобетонна кишеня і механізм
Залізобетонна кишеня виконується на основі нашого технічного креслення місцевими фірмами, що діють на території інвестиції та спеціалізуються на реалізації залізобетонних конструкцій.
Саме в цій кишені ховається підземна брама. Її внутрішні розміри залежать від розмірів брами. Ширина кишені відповідає ширині брами, збільшеній приблизно на 30–40 см. Глибина кишені відповідає висоті виринання палісади понад рівень території, збільшеній на додаткові 70–150 см, залежно від необхідної висоти виринання. Третій розмір, тобто ширина кишені, є стандартним і становить 70–80 см.
Для прикладу, у випадку типової брами зі світлом в’їзду 4,0 м і висотою виринання 1,7 м рекомендовані внутрішні розміри кишені становлять близько 4,4 × 3,0 × 0,7 м.
Хоча кишеня здається просторою, її внутрішня частина повинна вмістити не лише саму браму, а й противагу, приводний вузол, насос водовідведення, а також забезпечити монтажникові простір, необхідний для монтажу та подальшого сервісування пристрою.
Товщина стін залізобетонної кишені становить зазвичай від 15 до 30 см. Конструкція є армованою і виконується з бетону відповідно до технічного проєкту.
Кишеня може бути виконана безпосередньо на місці інвестиції або поставлена як префабрикат, підготовлений спеціалізованим заводом залізобетонних конструкцій. Рекомендуємо однак виконувати кишеню монолітним методом, безпосередньо на будівельному майданчику, досвідченими фірмами, що спеціалізуються на залізобетонних конструкціях.
Противага і аварійне відкривання
Противага підбирається так, щоб браму можна було з легкістю всунути в кишеню у разі відсутності напруги або аварії автомата. Брами з шириною в’їзду до 4 м, виконані з легких алюмінієвих профілів, є настільки легкими, що їх можна з легкістю всунути або витягти з кишені вручну — для витягання служить спеціальний гак. У випадку важчих конструкцій противагу підбирають так, щоб браму можна було легко всунути вручну, а її висування понад землю реалізується за допомогою насадки, що монтується до звичайного шурупокрута.
Для порівняння: сила, потрібна для зрушення підземної брами, відповідає більш-менш силі, потрібній для зсуву розсувної брами шириною вдвічі більшою, ніж ширина брами, що тоне. Це випливає з того факту, що повна вага підземної брами (сама брама + противага) є приблизно вдвічі більшою, ніж у розсувної брами тієї самої ширини, виконаної з тих самих матеріалів.
Експлуатація в складних умовах
Піщані та гравійні під’їзди
Пісок чи дрібні камінці, що переносяться на шинах, можуть потрапити в простір між палісадою та отвором у кришці, що в довшій перспективі може спричиняти подряпини і необхідність повторного фарбування. Це однак не становить більшої проблеми — кожна окрема палісада є знімною, і її можна віддати до повторного лакування. Добрим рішенням є також підготовка кількох додаткових, пофарбованих палісад на заміну. Щоб мінімізувати ризик подряпин, під’їзд варто підтримувати в чистоті, а всю роликову систему чистити раз на рік, найкраще після зимового сезону.
Відведення дощової води
Опадова вода природним чином потрапляє до кишені брами. Цю проблему вирішує насос, встановлений на дні кишені, у спеціальному резервуарі, звідки вода відводиться до близького дощового колодязя, а звідти — вільним стоком, напр. до міської мережі дощової каналізації. При монтажі на похилих під’їздах, залежно від напрямку стоку води, необхідним може бути додатковий монтаж лінійного водовідведення, що обмежує кількість води, яка потрапляє до кишені.

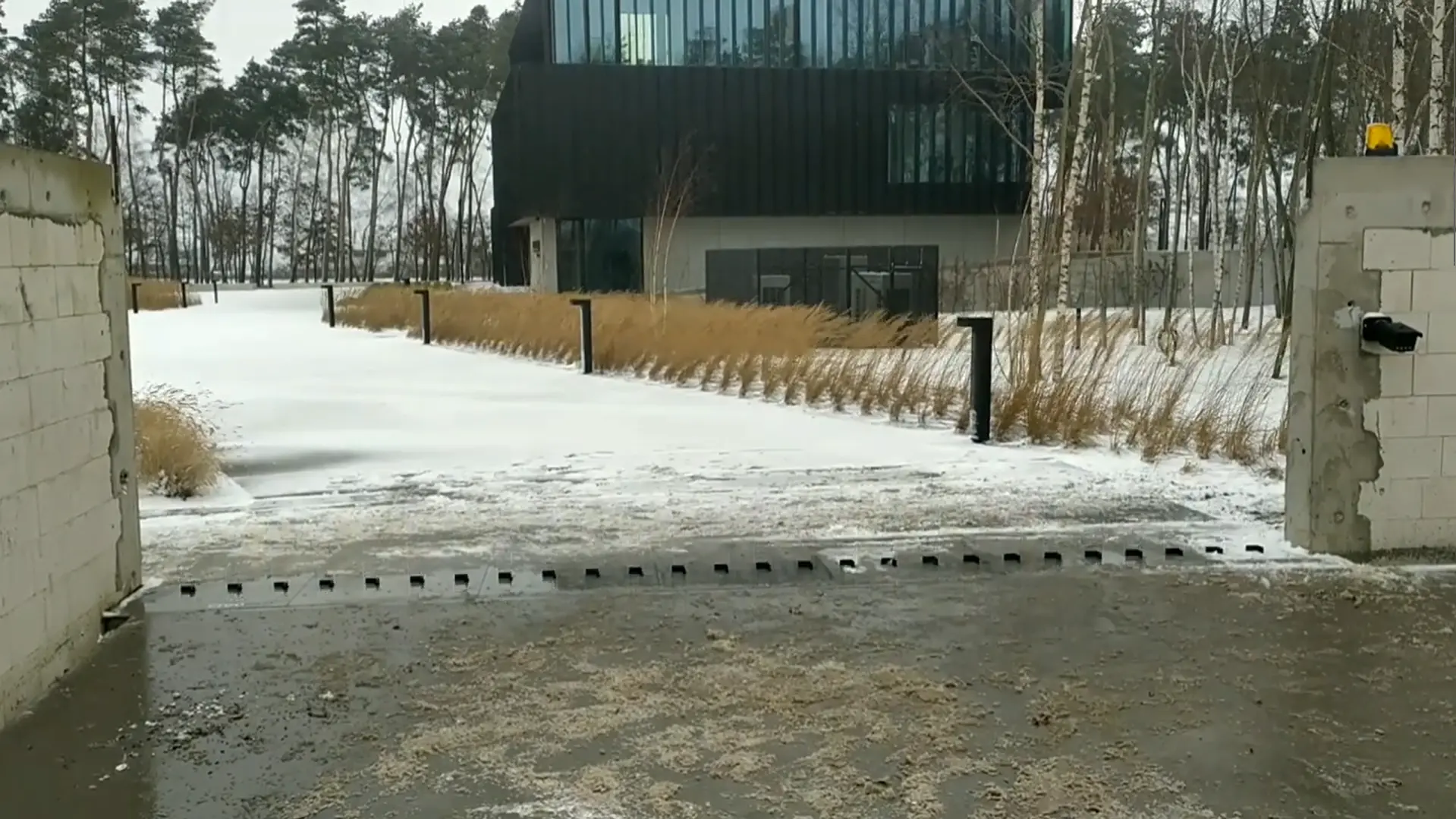

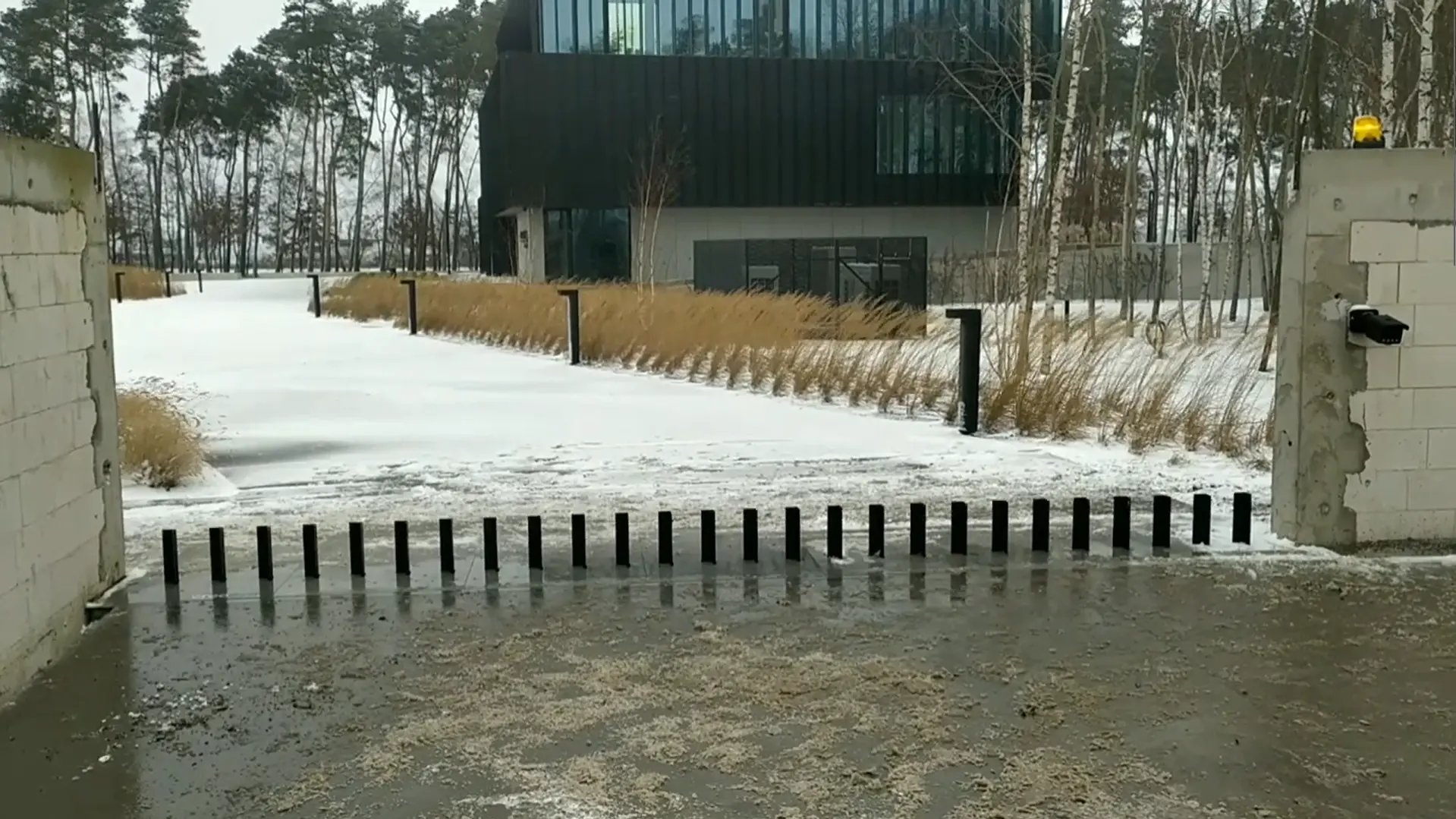

Робота взимку
У зимовий період за підтримання справності механізму відповідають нагрівальні планки, змонтовані під кришками. Вони вмикаються автоматично, коли датчик температури виявить падіння нижче 5°C. Завдяки цьому роликова система не блокується, а самі кришки залишаються вільними від снігу.
Безпека користування
Брама, що ховається в землі, функціонує на тих самих засадах безпеки, що й традиційні розсувні брами. Фотоелементи блокують рух брами у разі появи перешкоди у світлі проїзду, а сигнальна лампа інформує про рух брами — за принципом, наближеним до залізничного переїзду: спочатку починає мигати світловий сигнал, а щойно на наступному етапі брама рушає. Проїзд можливий лише після згасання сигналу.

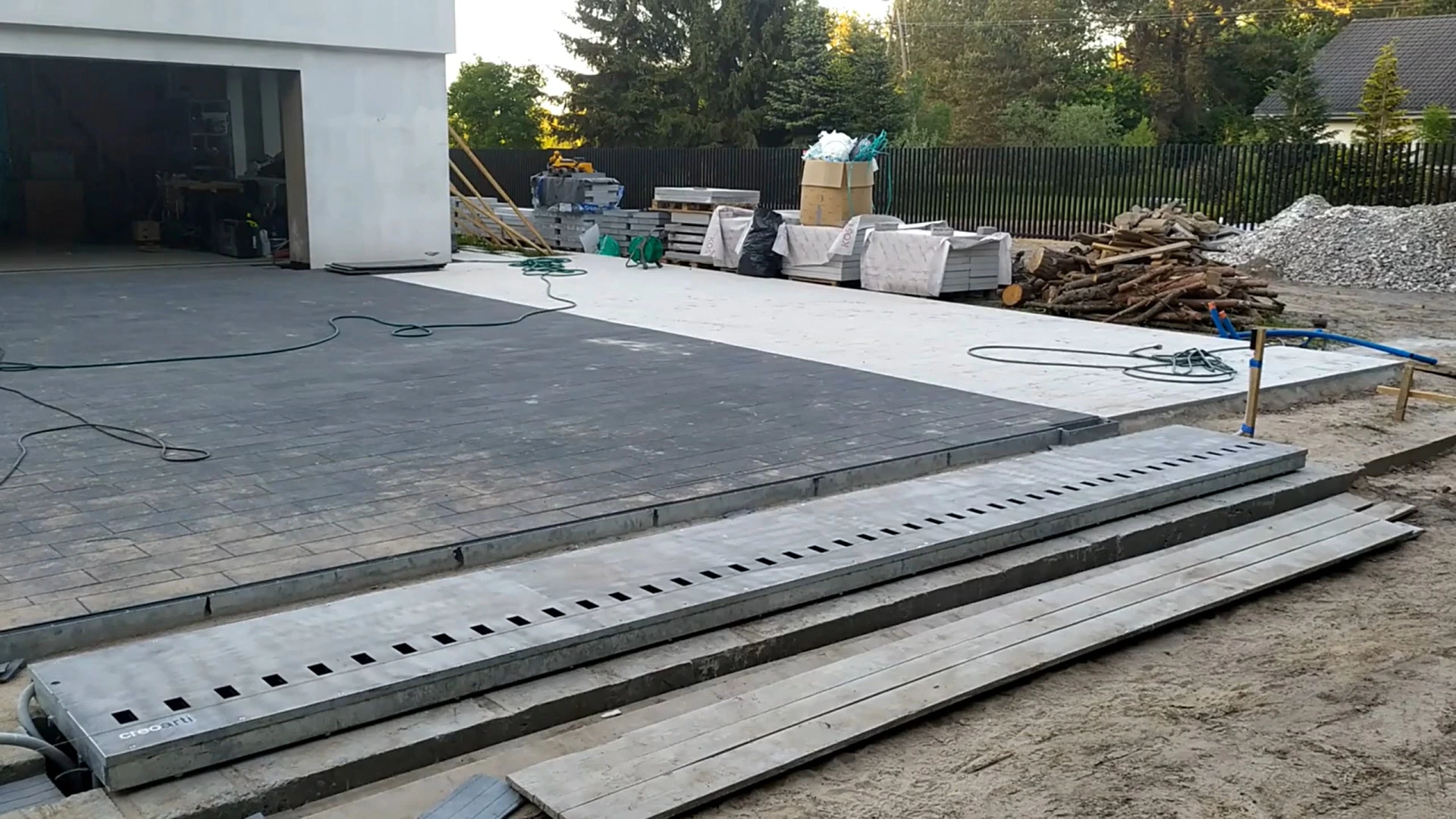

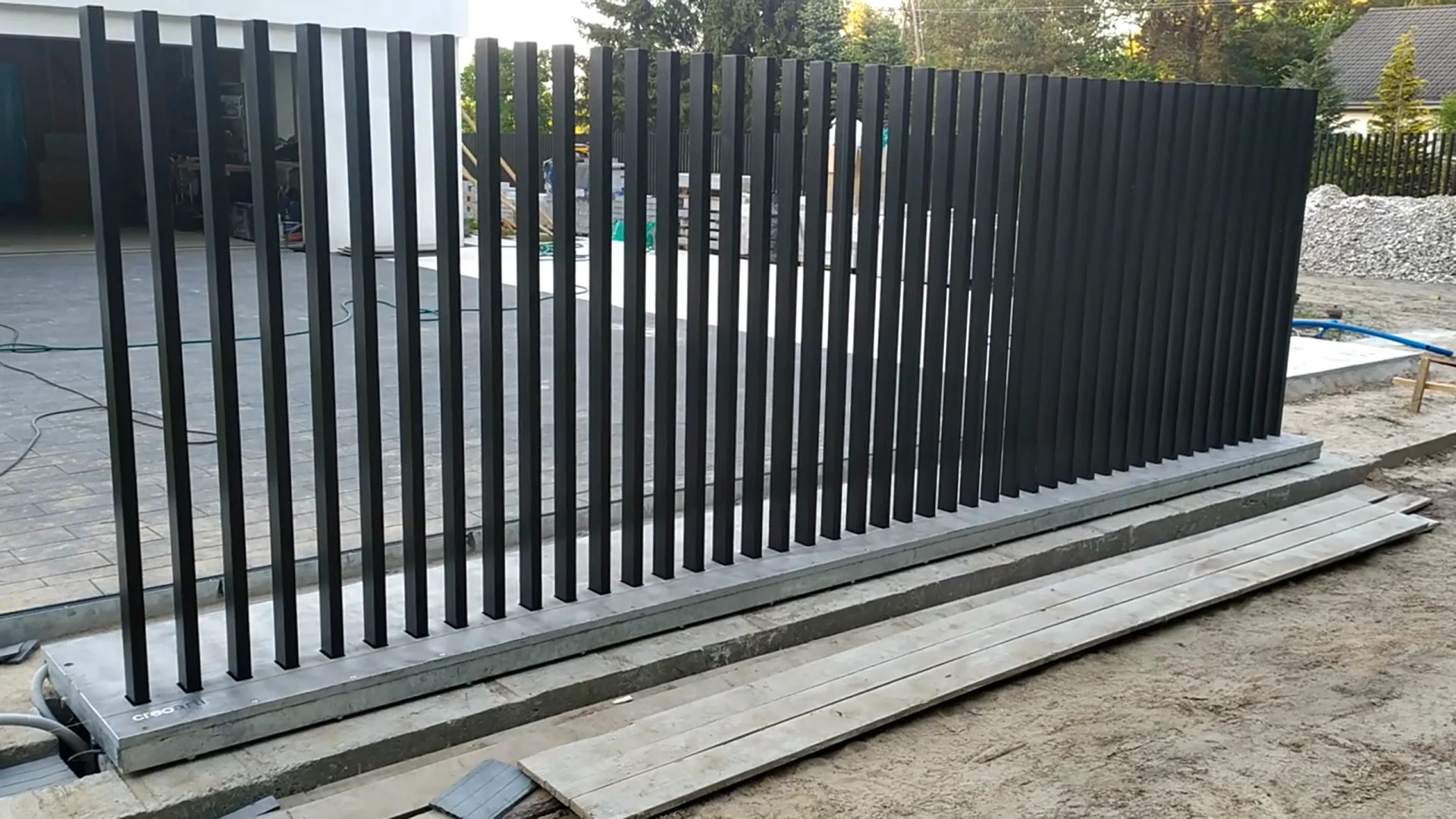

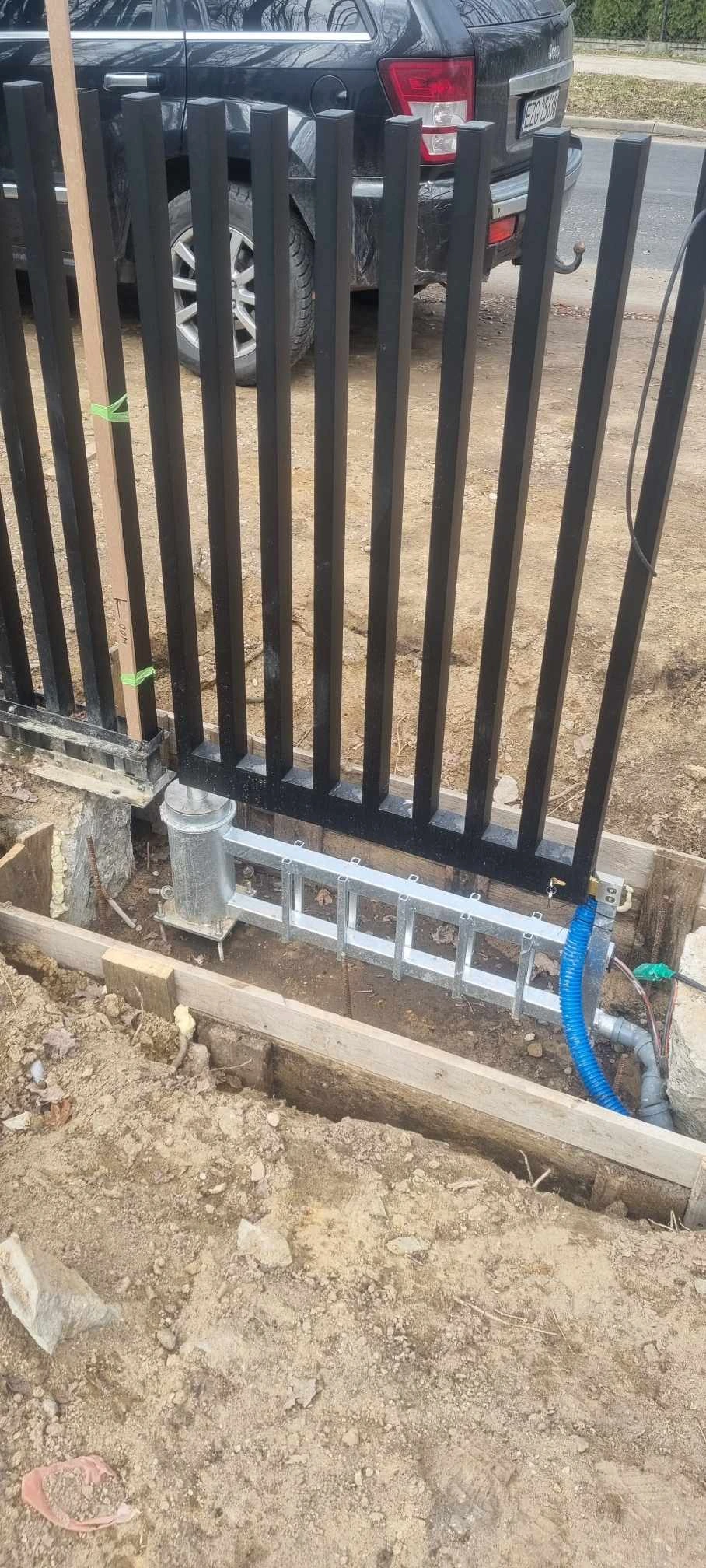

Монтаж в’їзної брами, що ховається в землі
Монтаж підземної брами є процесом, що вимагає великої точності і займає значно більше часу, ніж встановлення традиційних брамних систем. З огляду на габарити брама постачається на місце інвестиції в елементах і складається безпосередньо під час монтажу.
Роботи проводяться у дуже обмеженому просторі, тому одночасно всередині кишені може працювати зазвичай один, максимум двоє монтажників.
У випадку брам зі світлом в’їзду до 6 м механічний монтаж триває зазвичай від 4 до 6 робочих днів. Далі близько 2 днів призначається на регулювання всіх вузлів, калібрування приводу, а також запуск і тести всієї системи.
Гарантія і сервіс
На всі наші продукти стандартно надаємо 2-річну гарантію — це стосується також брами, що ховається в землі. З огляду на інноваційний характер цього рішення і природні побоювання клієнтів перед вибором нового продукту, після індивідуальних домовленостей ми в змозі подовжити строк гарантії. Продукт уже добре протестований і перевірений, завдяки чому можемо відповісти очікуванням навіть найвимогливіших клієнтів.
Найчастіше задавані питання
Скільки коштує брама, що ховається в землі? Ціна брами, що ховається в землі, залежить від багатьох технічних чинників і умов конкретної реалізації. На вартість впливають передусім: ширина в’їзду, вид і переріз профілів палісади, розстав стовпів, формування території (напр. монтаж на схилі), вид застосованих маскувальних кришок, форма брами (напр. виконання по дузі) та локалізація інвестиції.
Щоб підготувати точну калькуляцію, нам потрібна базова інформація щодо запланованої реалізації, фотографії місця монтажу, а також коротка консультація, під час якої обговоримо засади проєкту і підберемо оптимальне технічне рішення.
Орієнтовна вартість брами починається від 2 500 € за погонний метр і включає монтаж. Кожна реалізація проєктується індивідуально, тому остаточна ціна залежить від обсягу робіт, застосованих матеріалів та прийнятих технічних рішень.
Запрошуємо до контакту з метою підготовки безкоштовної, індивідуальної калькуляції, припасованої до конкретної інвестиції.
Як довго триває монтаж? Час монтажу залежить від величини брами та погодних умов, що панують на місці інвестиції. У випадку брам зі світлом в’їзду до 6 м механічний монтаж триває зазвичай від 4 до 6 робочих днів. Далі протягом близько 2 днів проводяться роботи, пов’язані з регулюванням усіх вузлів, калібруванням приводу, а також запуском і комплексним тестуванням усієї системи.
Загалом монтаж стандартної брами триває зазвичай від 6 до 8 робочих днів, хоча у випадку несприятливих атмосферних умов або більш вимогливих реалізацій цей час може подовжитися.
Чи працює брама взимку? Так. Брама пристосована до роботи в зимових умовах. Під кришками змонтовані нагрівальні планки, які автоматично запускаються після падіння температури нижче 5°C. Їхнім завданням є запобігання замерзанню роликового механізму та накопиченню льоду і снігу, завдяки чому брама зберігає повну функціональність також узимку.
Потужність нагрівальних планок підбирається індивідуально до кліматичних умов, що панують у місці монтажу, що забезпечує надійну роботу системи в різних температурних зонах.

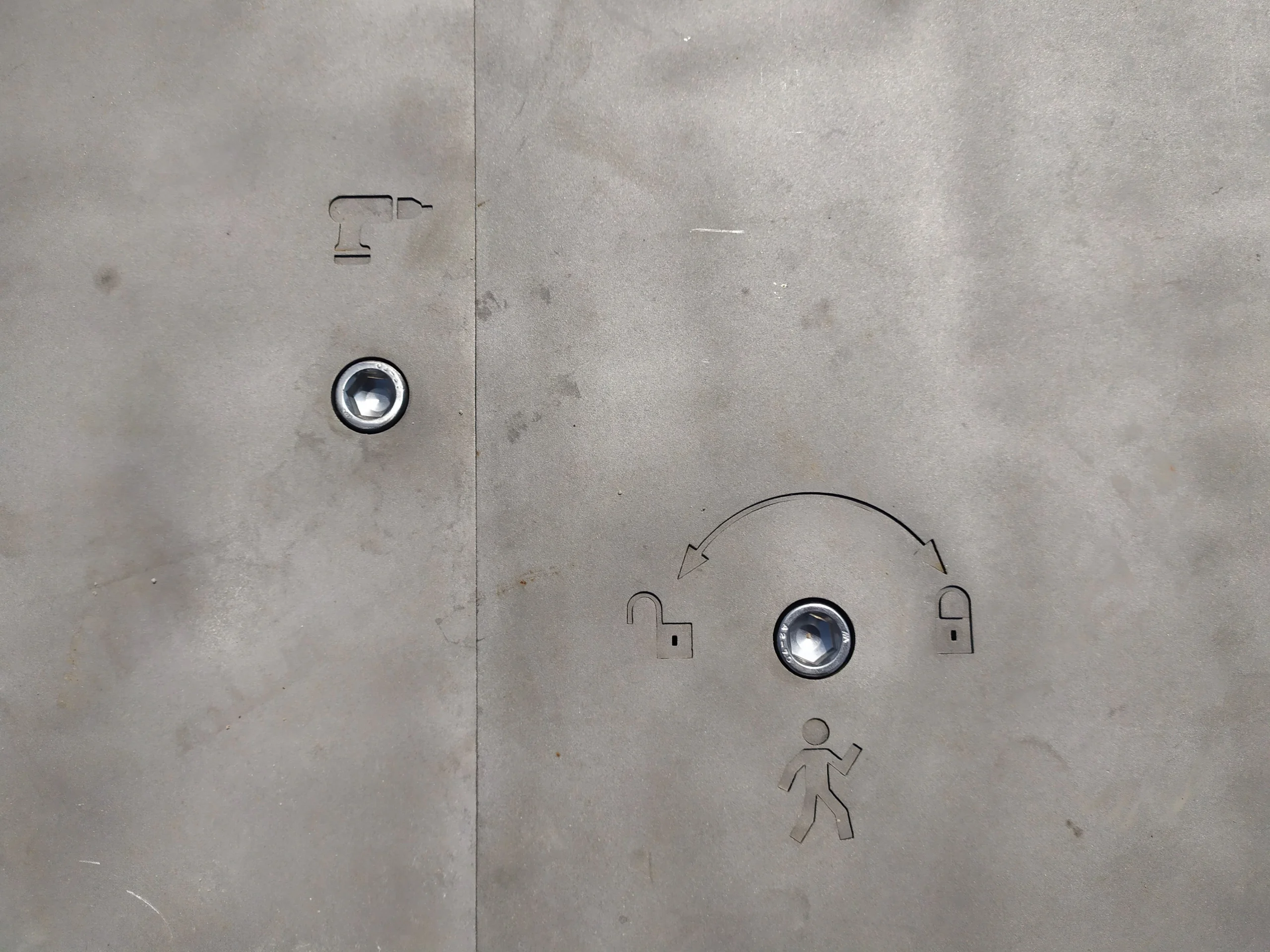

Що відбувається при відсутності струму? У разі зникнення живлення браму можна обслужити вручну — можливе її всування та висування із залізобетонної кишені.
У легших конструкціях браму можна вручну всунути в кишеню, тоді як для її висування використовується спеціальний гак. У випадку важчих брам відповідно підібрана система противаги уможливлює легке ручне всування конструкції, а її висування відбувається за допомогою спеціальної насадки, що монтується до стандартного шурупокрута.
Таке рішення дозволяє безпечно відкрити або закрити браму також в аварійній ситуації, без доступу до електричного живлення.
Чи брама потребує частого сервісу? Підземна брама не потребує частих сервісних дій, однак для забезпечення її надійної роботи рекомендуємо виконувати щорічний огляд.
У рамках базового обслуговування слід очистити роликову систему, перевірити тяги противаги та проконтролювати приводний вузол разом із його змащенням. Важливим є також підтримання під’їзду в чистоті, щоб обмежити ризик пошкоджень або подряпин палісади піском, гравієм чи дрібним камінням.
Регулярний контроль і належний догляд дозволяють зберегти плавну роботу брами та подовжити довговічність усіх елементів системи.
Плануєте монтаж брами, що ховається в землі, або потребуєте додаткової інформації щодо цього рішення? Запрошуємо до контакту. Як винахідник, виробник і безпосередній виконавець систем підземних брам забезпечуємо комплексну підтримку — від аналізу технічних умов, через підбір відповідної конструкції, аж до професійного монтажу готової системи.
Mechanical Engineering Graduate
Owner and Designer
Ворота, що занурюються в землю: комплексний посібник та технічний опис
Висувні, занурювані та приховані у ґрунті брами
Сучасне облаштування ділянки вимагає інноваційних підходів до безпеки. Спеціальні ворота, що ховаються в землю, являють собою один із найпрогресивніших напрямів у розвитку огороджувальних систем. Завдяки цим розробкам підземні ворота набувають все більшої популярності серед архітекторів. Унікальні потайні ворота вперше з’явилися у нашому виробничому портфоліо ще у 2020 році. Ми виступаємо як безпосередній винахідник, заводський виробник та кваліфікований виконавець монтажних робіт.
Загальна концепція, за якою функціонують ворота, які піднімаються з-під землі, гармонійно перегукується з останніми світовими архітектурними тенденціями. Хоча сам інженерний принцип спирається на багатовіковий досвід, сучасні приховані ворота виконують передусім естетичну функцію. Спеціалісти створюють такі об’єкти для клієнтів, які цінують невидимі ворота та абсолютну лаконічність навколишнього простору. Сучасні зникаючі ворота виготовляються з металевих профілів найрізноманітнішого перетину. Це можуть бути стандартні деталі або ж масивні суцільні панелі. Якщо ділянка має складний рельєф, то ворота, що ховаються в землю, ціна яких розраховується індивідуально, можуть монтуватися на похилих поверхнях.
Таке рішення особливо добре поєднується із сучасною архітектурою, у якій важливу роль відіграють прості геометричні форми, відкритий простір і мінімальна кількість видимих технічних елементів. Коли проїзд відкритий, полотно не займає місця збоку, не перекриває огляд і не порушує композицію фасаду чи огорожі. Завдяки цьому підземна система може використовуватися не лише як функціональний елемент захисту території, а й як частина продуманого архітектурного проєкту.
Що являють собою ворота, які занурюються у ґрунт?
Класичні ворота, що опускаються в землю, базуються на конструктивному рішенні, де все полотно повністю ховається нижче рівня дорожнього покриття. Також у побуті часто використовуються ворота, що занурюються в землю, які гарантують повне приховування стулки. Якісні занурювані ворота не вимагають вільного місця для розвороту. Якщо вам потрібні ворота, що ховаються в землю, замовити їх можна за індивідуальними розмірами. Вони зовсім не вимагають бокового відкочування. Важливо враховувати, що пошукові запити «ворота, що ховаються в землю ціна», «ворота, що ховаються в землю замовити» та «ворота, що ховаються в землю монтаж» охоплюють різні етапи вибору такого рішення: оцінку вартості, оформлення замовлення та професійне встановлення.
Саме вертикальний напрямок руху відрізняє цю конструкцію від традиційних розпашних і відкатних систем. Полотно переміщується між двома основними положеннями: у закритому стані воно перекриває в’їзд, а у відкритому — опускається до спеціально підготовленої підземної камери. У результаті після відкривання в зоні проїзду не залишається стулки, яка могла б обмежувати доступний простір.
В англомовній практиці для опису подібних технологій застосовують термінологію underground gate. Окрім цього, у проєктах часто зазначають назву underground driveway gate. Часто можна зустріти позначення underground retractable gate. У міжнародних каталогах фігурує назва gate that disappears into the ground. Також застосовують термін disappearing driveway gate. У документації зустрічається автоматична система automatic lowering gate. Подібні технології відомі як vertical retractable gate. Для приватних об’єктів підходить термін retractable gate. Для компактних рішень застосовують gate pop up. Також популярним є позначення fence pop up. Повноцінне обладнання називається retractable fence system.
Ці рішення створені для найвибагливіших замовників. Для них візуальна гармонія має таке ж значення, як і надійність. Це вибір людей, які шукають поєднання престижу та прихованості.
Таке рішення особливо доречне там, де потрібно зберегти вільний простір перед в’їздом і водночас не порушити архітектурну композицію. На відміну від класичних відкатних конструкцій, полотно не переміщується вздовж паркану. У відкритому положенні воно повністю зникає з поля зору, а вся механічна частина залишається захищеною всередині підземної камери.
Під час проєктування враховуються не тільки ширина проїзду та висота полотна. Важливими є тип ґрунту, рівень ґрунтових вод, ухил ділянки, спосіб відведення дощової води, розташування електричних кабелів і доступ до обладнання для майбутнього обслуговування. Саме комплексний підхід дозволяє уникнути проблем після завершення будівельних робіт.
Принцип функціонування та підземна інженерія
Робота всієї конструкції ґрунтується на контрольованому вертикальному переміщенні полотна. Під час відкривання автоматика запускає приводний механізм, а рухома частина поступово опускається у підземну камеру. Під час закривання процес відбувається у зворотному напрямку. Полотно підіймається до заданого рівня та займає робоче положення.
Особливе значення має точність взаємодії механічних елементів. Напрямні повинні забезпечувати стабільний рух, а приводна система — рівномірне переміщення конструкції. Уся підземна інженерія проєктується з урахуванням маси полотна, ширини в’їзду, висоти огорожі та умов експлуатації на конкретній ділянці.
Залізобетонна ніша та робочий механізм
Основою для монтажу є залізобетонна будівельна камера. Вона зводиться місцевими підрядниками строго за нашими кресленнями. Для воріт, що ховаються в землю, монтаж вимагає високої точності від інженерів. Внутрішній простір ніші залежить від габаритів самого полотна воріт. Ширина камери дорівнює ширині проїзду плюс додаткові 30–40 см. Глибина розраховується, виходячи з висоти підйому палісаду.
Розглядаючи ворота, що ховаються під землю, варто звернути увагу на параметри бункера. Рекомендовані внутрішні параметри бетонної камери розраховуються заздалегідь.
У цій ніші ховаються ворота, що піднімаються з землі, а також противага та силовий блок. Окрім цього, всередині має залишатися технологічний простір.
Товщина монолітних стінок становить 15–30 см. Конструкція обов’язково армується відповідно до розрахункових навантажень. Бункер можна виконати безпосередньо на об’єкті.
Підземна камера є одним із найважливіших елементів усього комплексу, тому її розміри та геометрія повинні відповідати технічній документації. Необхідно передбачити місце не тільки для самого полотна, а й для рухомих компонентів, приводу, противаги, дренажного обладнання та проведення сервісних робіт. Правильно підготовлена камера забезпечує необхідні умови для стабільного переміщення конструкції.

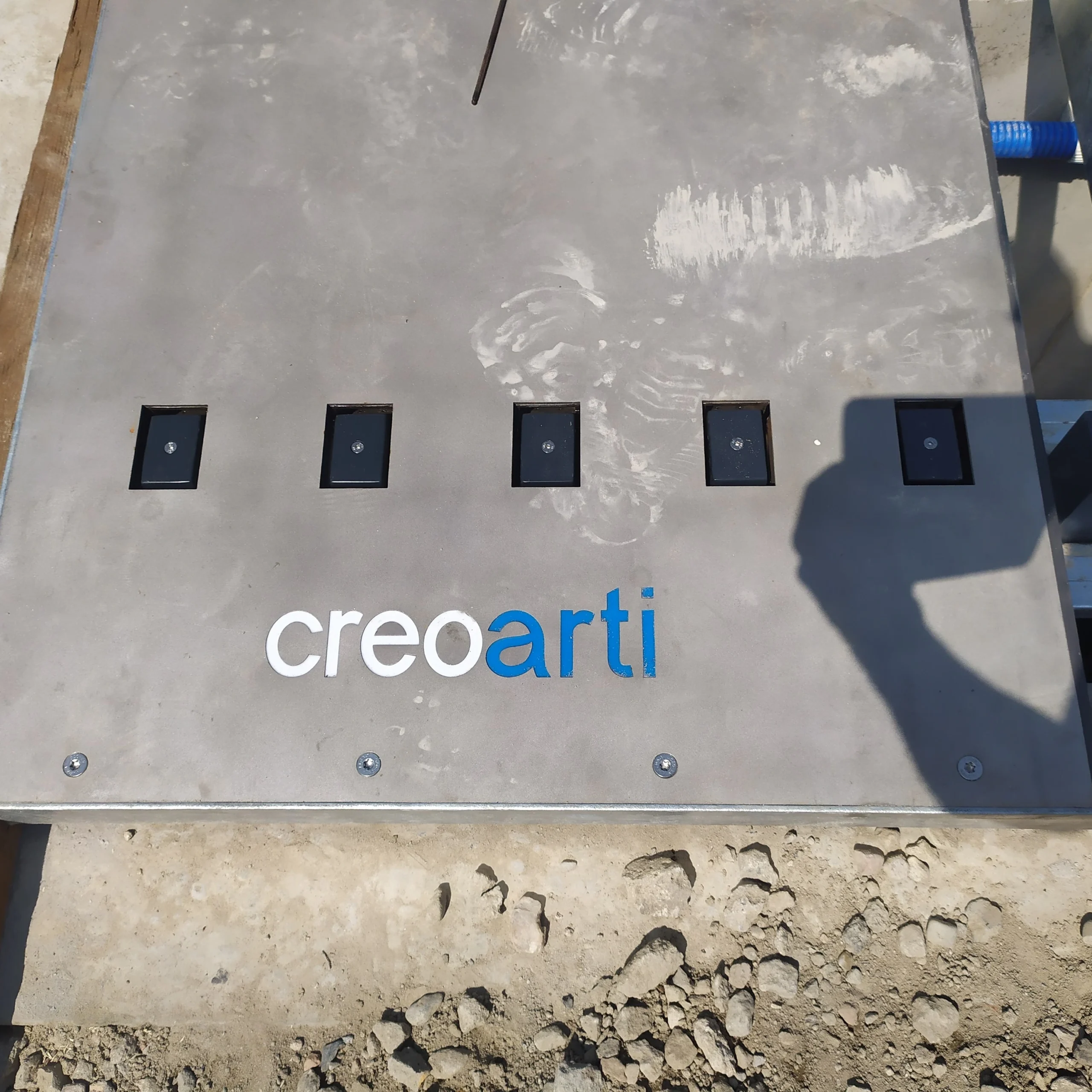

Окрему увагу приділяють верхній частині камери. Покриття над бункером повинно залишатися стабільним і не створювати перешкод для руху полотна. У місці переходу між поверхнею та рухомою частиною передбачаються технологічні зазори, ущільнення та захисні елементи. Їхні розміри визначаються відповідно до конкретної конструкції.
Не менш важливим є доступ до обладнання. Навіть надійна система потребує періодичного огляду, тому конструкція повинна дозволяти перевірити насос, привод, напрямні та елементи керування. Правильно спроєктований бункер полегшує сервіс і скорочує час проведення профілактичних робіт.
Система противаги та аварійне відкривання
Спеціальна противага розраховується так, щоб ворота, що виїжджають із землі, можна було опустити вручну. Легкі ворота, що з’являються з землі, шириною до 4 метрів опускаються без надмірних зусиль. Якщо ж установлені ворота, приховані в землі, противага балансує вагу для зручного підйому.
Для порівняння: зусилля для конструкції, де встановлені ворота врівень із землею, дорівнює зусиллю для відкатних систем. Це пояснюється тим, що ворота врівень із поверхнею разом із противагою мають значну вагу.
Правильно підібрана противага має значення не лише під час штатної роботи системи. Вона також полегшує керування конструкцією у випадку відсутності електроживлення або несправності автоматики. Можливість механічного розблокування передбачається вже на етапі проєктування, щоб у разі необхідності забезпечити доступ до ділянки.
Експлуатація у складних умовах
Підземні системи контактують із середовищем інакше, ніж звичайні ворота. Частина обладнання постійно знаходиться нижче рівня поверхні, тому під час проєктування враховуються опади, ґрунт, пил, дрібне каміння та низькі температури. Саме з цієї причини велике значення мають дренаж, підігрів і можливість регулярного очищення підземної камери.
Піщане та гравійне покриття
Дрібні камінці можуть потрапляти у щілини, через що ворота, вбудовані в землю, отримують незначні подряпини. Проте це не є критичною проблемою. Кожна ламель легко демонтується. Надійні автоматичні ворота, що ховаються в землю, потребують лише періодичного очищення.
У місцях, де навколо в’їзду використовується гравій, щебінь або інший сипкий матеріал, особливо важливо підтримувати чистоту зони руху полотна. Регулярне видалення сторонніх частинок зменшує ризик їхнього накопичення у технологічних щілинах і полегшує нормальну роботу механізму.
Відведення води
Вода природним чином потрапляє у бункер. Щоб автоматичні підземні ворота працювали справно, їх оснащують насосом. Насос відкачує воду в каналізацію. Коли автоматичні ворота, що піднімаються з землі, розташовані на схилі, додають лінійний дренаж.
Система відведення води повинна враховувати умови конкретної ділянки. Кількість води, яка може потрапляти до камери, залежить, зокрема, від рельєфу, типу покриття та способу відведення дощових опадів навколо в’їзду. Насос і збірник води розташовуються таким чином, щоб забезпечити ефективне осушення нижньої частини бункера.
Зимовий період
У холодну пору року підйомні ворота, що ховаються в землю, захищені нагрівальними кабелями. Вони автоматично вмикаються при зниженні температури. Завдяки цьому металеві ворота, що ховаються в землю, не блокуються кригою.
Підігрів особливо важливий у зоні контакту рухомої конструкції з верхнім покриттям. Його завдання полягає у зменшенні ризику обмерзання елементів, які повинні залишатися рухомими. Правильно спроєктована система дає змогу експлуатувати ворота також у зимових умовах.
Безпека та автоматизація
Експлуатація таких систем повністю безпечна. Будь-які сталеві ворота, що ховаються в землю, обладнуються фотоелементами. Якщо ви використовуєте паркан із прихованими воротами, світловий сигнал попереджає про рух. Окремо розробляються ворота в паркані, що ховаються в землю, для комплексних огорож.
Під час щоденної експлуатації користувачеві не потрібно виконувати складних дій. Після подання команди автоматика запускає цикл відкривання або закривання, контролюючи положення конструкції та роботу захисних елементів. У разі виявлення перешкоди система повинна відреагувати відповідно до налаштувань автоматики та зупинити або змінити рух конструкції.
Автоматизація контролює не тільки запуск приводу, а й сам процес руху конструкції. Фотоелементи використовуються для контролю зони проїзду, а сигнальні пристрої інформують про роботу системи. Конкретна конфігурація обладнання підбирається відповідно до розмірів в’їзду та способу використання об’єкта.
Монтаж та обслуговування
Установлення вимагає найвищої точності. Усі приховані автоматичні ворота збираються з окремих елементів.
Надійний механізм воріт, що ховаються в землю, проходить детальне регулювання. Інженери перевіряють кожен механізм підземних воріт перед здачею. Також тестується механізм підйому воріт із землі під навантаженням.
Загальний підйомний механізм для воріт розрахований на інтенсивну експлуатацію. Встановлюється потужний привід підземних воріт для плавності ходу. Також монтується автоматика для підземних воріт провідних брендів. Складна конструкція воріт, що ховаються в землю, витримує високі навантаження. Цілісна система прихованих воріт надійно працює протягом багатьох років.
Після механічного складання важливим етапом є точне регулювання всіх компонентів. Перевіряється положення полотна, робота напрямних, приводу, противаги та елементів безпеки. Система повинна пройти випробування в повному діапазоні руху — від повністю відкритого до повністю закритого положення.
Регулярне технічне обслуговування дозволяє своєчасно контролювати стан механічних і електричних компонентів. Особливу увагу слід приділяти чистоті бункера, роботі дренажу та рухомим частинам конструкції.
Поширені запитання
Які типи висувних систем існують?
На ринку представлені ворота, що висуваються із землі, які швидко піднімаються вертикально. Коли стулка рухається вниз, це класичні ворота, що занурюються у бункер. Під час закриття застосовуються ворота, що опускаються нижче рівня дороги.
Чим огорожі такого типу відрізняються від звичайних?
Використовується особливий паркан, що ховається в землю, який повністю звільняє простір. Часто його називають невидимий паркан завдяки прихованій конструкції. У побуті також побутує назва паркан-невидимка для таких огорож. Для масштабних об’єктів підходить огорожа, що опускається в землю за допомогою гідравліки.
Яка автоматика використовується?
На об’єктах встановлюються вертикально-підйомні ворота з посиленими напрямними. Найбільш зручними є автоматичні ворота, що опускаються в землю з дистанційним керуванням. Завдяки захищеності ворота, що ховаються в ґрунт, функціонують без збоїв. Для екстремальних умов обирають ворота, що западають у землю з посиленим каркасом.
Чи довговічні такі механізми?
Якісні механізовані ворота, що ховаються, розраховані на десятиліття. Популярністю користуються телескопічні ворота в ґрунті завдяки своїй компактності. Також встановлюються автоматичні висувні ворота для швидкого в’їзду.
Де найкраще використовувати підземні ворота?
Такі конструкції особливо добре підходять для об’єктів, де важливо зберегти вільний простір уздовж огорожі та чистий вигляд в’їзної зони. Вони можуть бути частиною сучасного приватного будинку, представницької резиденції або іншого об’єкта, у якому технічні елементи не повинні домінувати над архітектурою.
Що необхідно передбачити до початку монтажу?
Насамперед необхідно визначити розміри майбутньої конструкції та підготувати технічний проєкт підземної камери. Також потрібно передбачити електроживлення, дренаж, місце для обладнання та умови проведення сервісних робіт. Завдяки цьому всі компоненти системи можна правильно інтегрувати ще на етапі будівельних робіт.
Архітектурна естетика та інновації
Сучасне будівництво вимагає візуальної чистоти. У цьому контексті ворота з підземним приводом стають кращим вибором. Об’єкт доповнюють ворота, інтегровані в покриття, які зливаються з плиткою. Окремо монтуються ворота, приховані в покритті, для збереження ландшафту.
Міжнародний стандарт описує такі рішення як ворота системи retractable gate. Часто в описі проєкту вказують retractable gate (висувні ворота) для уточнення специфікації. Для естетично оформлених територій підходить pop-up огорожа або ворота. Також чудово виглядає pop-up огорожа навколо басейну чи саду. Уся система висувної огорожі працює від єдиного пульта.
Надійно захищають майно ворота, що приховуються в ґрунті. Під час відкриття ворота, що зникають, стають непомітними. Власники обирають ворота, невидимі після відкриття. Для головного в’їзду підійдуть в’їзні ворота, що ховаються в землю. Вони являють собою сучасні висувні ворота нового покоління.
Це справжні футуристичні ворота для приватної ділянки. Замовники купують дизайнерські приховані ворота під свій інтер’єр. Вони проєктуються як ворота з низьким профілем після закриття. Усі автоматичні приховані ворота оснащені датчиками руху. Надійно функціонують ворота з гідравлічним приводом. Їх обирають для розкішної (елітної) ділянки. Це кращі ворота для сучасного будинку.
Можливість індивідуального проєктування полотна дозволяє адаптувати зовнішній вигляд системи до характеру всієї нерухомості. Вибір матеріалу, геометрії та способу заповнення може бути узгоджений із фасадом, огорожею та іншими елементами благоустрою. Завдяки цьому ворота не виглядають як випадково доданий технічний компонент, а стають частиною єдиної архітектурної концепції.
Власники часто запитують: як працюють ворота, що занурюються в землю? Механізм опускає ворота, що висуваються з ґрунту вниз. Аналізуючи ворота, що ховаються в землю, відгуки, можна переконатися в їхній якості. Повна система воріт, що ховаються в землю, працює надійно. Головне — якісний монтаж в’їзних воріт, що ховаються в землю. Тоді ворота, що ховаються в землю, гідравлічний привід яких захищений, прослужать довго. Коли замовляються ворота, що ховаються в ґрунт, виробник надає повну гарантію.
Важливо також правильно організувати територію навколо в’їзду. Рослинність, декоративні елементи та інші об’єкти не повинні заважати руху полотна або доступу до сервісної зони. Для об’єктів із великою інтенсивністю руху рекомендується заздалегідь визначити режим роботи автоматики та передбачити відповідний запас міцності конструкції.
У разі тривалої експлуатації періодичний технічний огляд допомагає вчасно виявляти зношення роликів, ущільнювачів, напрямних та інших деталей. Особливо важливо не ігнорувати сторонні шуми, нерівномірний рух або збільшення часу відкривання. Такі ознаки можуть свідчити про необхідність регулювання або очищення системи.
У спеціалізованих описах також використовують формулювання «ворота приховані в землі», коли потрібно підкреслити саме результат роботи системи — повне зникнення полотна нижче рівня покриття. Такий опис добре передає головну перевагу конструкції: після відкривання на поверхні залишається лише акуратно оформлений проїзд без видимої стулки.
Вибір матеріалу залежить від архітектури об’єкта, необхідної міцності та бажаного зовнішнього вигляду. Для одних проєктів достатньо легкого алюмінієвого заповнення, для інших потрібна посилена сталева конструкція. У будь-якому випадку матеріали повинні бути придатними до умов зовнішньої експлуатації та узгодженими з розрахунком усієї системи.
Для великих приватних територій, представницьких резиденцій і сучасних комплексів особливо цікаві ворота для розкішної (елітної) ділянки. У такому випадку важливими стають не лише характеристики приводу, а й точність виконання, акуратність верхнього покриття та відповідність усієї конструкції архітектурному задуму.
Під час вибору системи варто також заздалегідь визначити бажаний спосіб керування. Це може бути пульт дистанційного керування, автоматичне відкривання за допомогою додаткових пристроїв або інтеграція з іншими системами керування територією. Остаточна конфігурація залежить від вимог конкретного об’єкта.
Ще одним важливим фактором є інтенсивність використання. Ворота для приватного будинку можуть працювати за одним режимом, тоді як система на території з частим рухом автомобілів потребує іншого розрахунку циклів роботи. Тому характеристики приводу, противаги та механічних компонентів визначаються не лише габаритами, а й передбачуваним навантаженням.
Детальний огляд конструкції

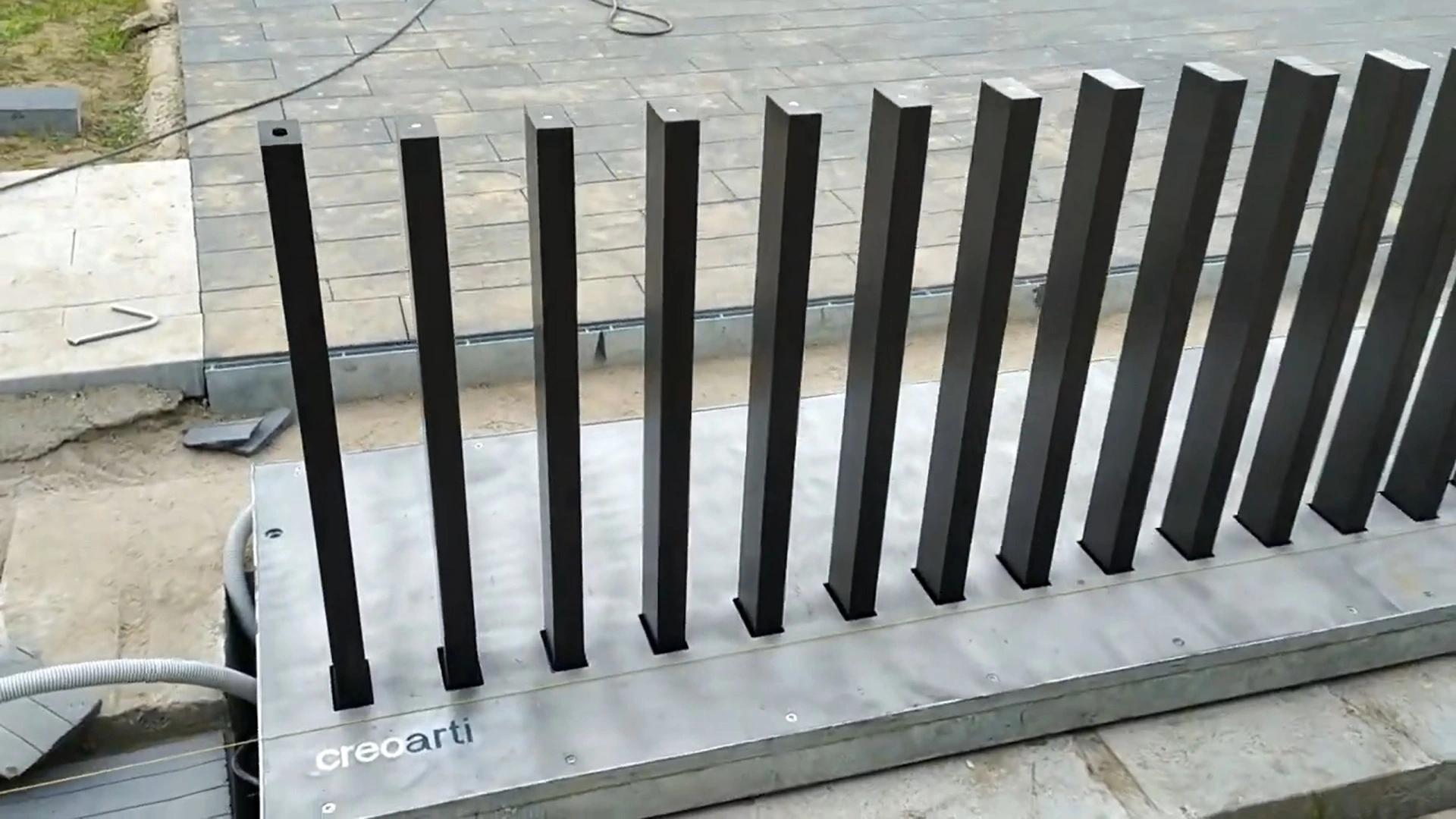

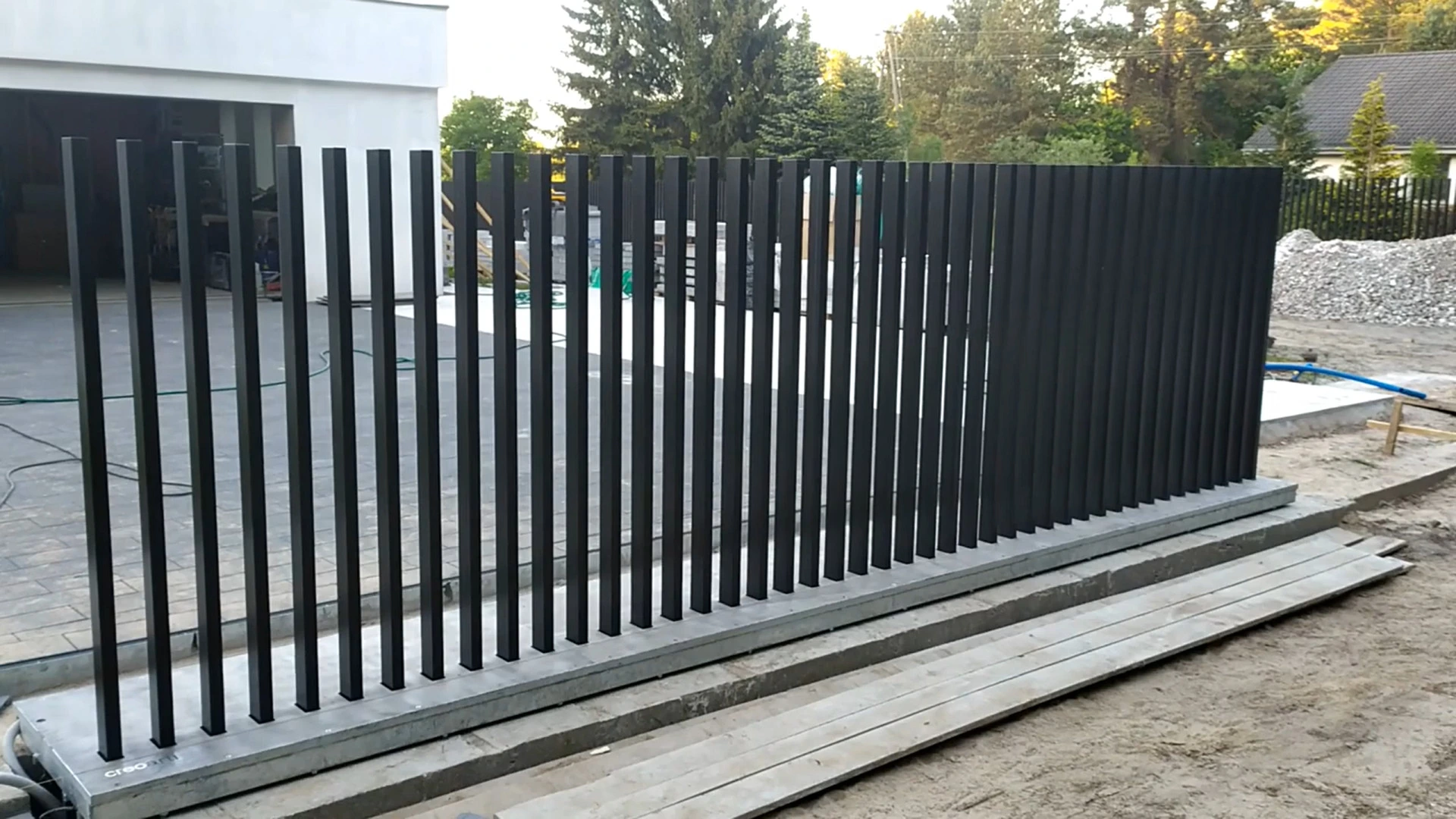

Конструкція являє собою складний інженерний комплекс. Основним несучим елементом є жорсткий каркас.
Кожна частина системи виконує окреме завдання. Рухоме полотно перекриває проїзд, напрямні контролюють траєкторію переміщення, приводний механізм відповідає за рух, а противага допомагає збалансувати масу конструкції. У нижній частині камери розташовується обладнання, необхідне для відведення води. У верхній зоні передбачаються елементи, які захищають механізм і забезпечують правильну взаємодію полотна з навколишнім покриттям.
Основні складові підземного комплексу:
Залізобетонна підземна камера — бункер, який створюється на етапі робіт.
Ворота та робоче полотно — виготовляються із сталі або алюмінію.
Гідравлічна система підйому — забезпечує плавний рух полотна.
Система автоматичного дренажу — насос гарантує видалення води.
Модуль підігріву — кабелі запобігають утворенню наледі.
Напрямні та опорні елементи — відповідають за стабільне вертикальне переміщення рухомої частини.
Система керування — координує роботу приводу, фотоелементів та інших елементів автоматики.
Система аварійного розблокування — дає можливість керувати конструкцією у разі відсутності електроживлення або несправності основного приводу.
Кожен із цих компонентів повинен бути узгоджений з іншими ще на стадії технічного проєктування. Саме комплексний підхід дозволяє створити систему, у якій механічна частина, автоматика, дренаж та інфраструктура підземної камери працюють як єдине ціле.
Покроковий процес проєктування та монтажу
Монтаж підземної системи відрізняється від встановлення звичайних воріт тим, що значна частина робіт виконується нижче рівня землі. Тому особливе значення має правильна послідовність дій. Підготовка будівельної камери, комунікацій і дренажу повинна бути завершена до остаточного встановлення механічної конструкції.
Технічне обстеження та проєктування:
Проведення аналізу ґрунту.
Визначення точних габаритів.
Розробка креслення камери.
На цьому етапі також визначається положення воріт відносно проїзду та навколишньої огорожі. Ураховуються особливості рельєфу, тип поверхні та доступний простір для виконання будівельних і монтажних робіт.
Земляні та загальнобудівельні роботи:
Викопування котловану.
Улаштування подушки.
Заливка бетоном.
Геометрія готової камери перевіряється перед початком наступного етапу. Особливу увагу приділяють рівням і розмірам, оскільки від них залежить правильне встановлення опорних рам та рухомої конструкції.
Підготовка підземних комунікацій:
Прокладання кабелів.
Підключення труби для насоса.
Монтаж заземлення.
Усі необхідні комунікації слід передбачити таким чином, щоб вони не перешкоджали рухомим елементам і залишалися доступними для технічного обслуговування. На цьому ж етапі готується система відведення води з нижньої частини бункера.

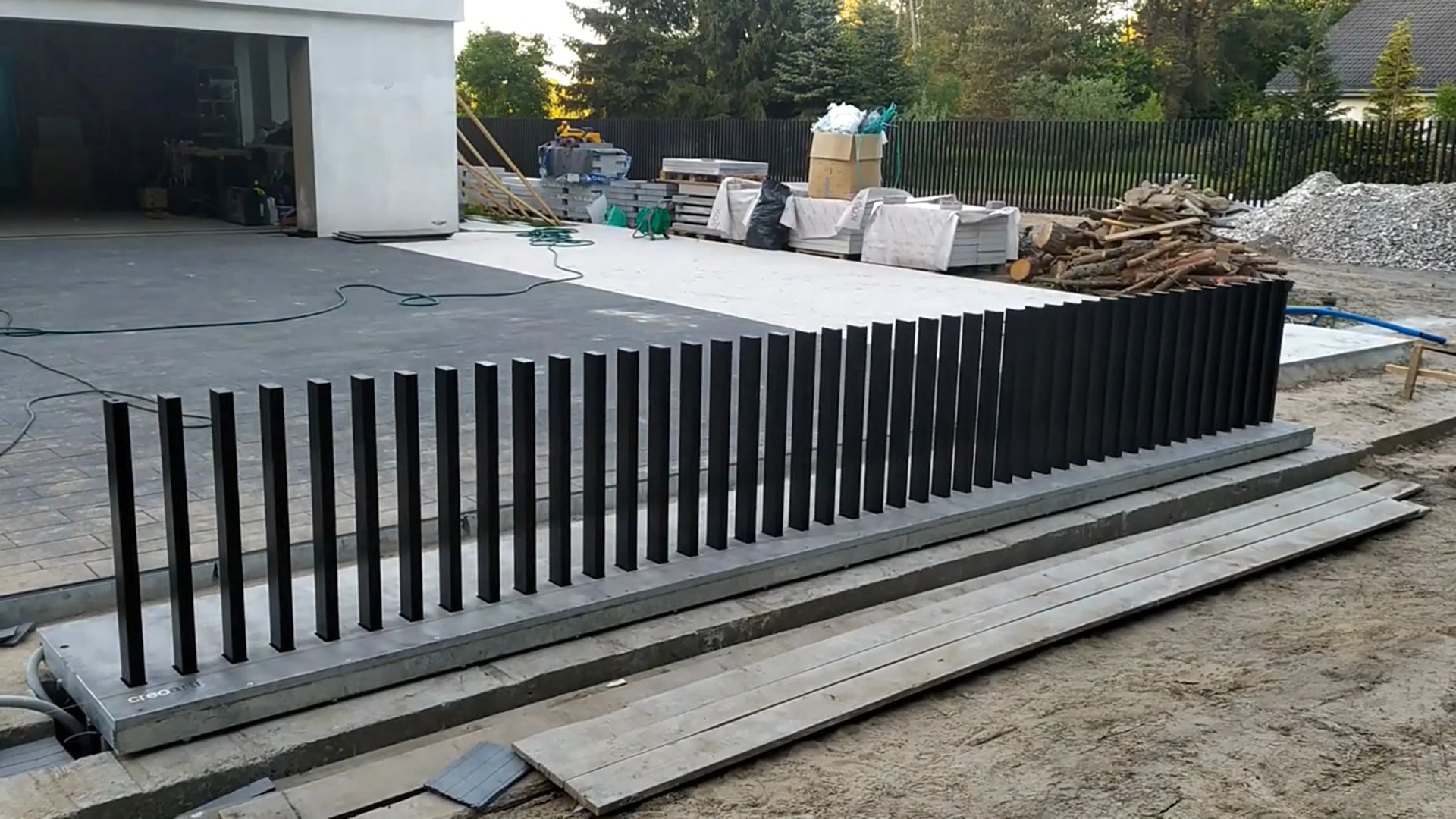

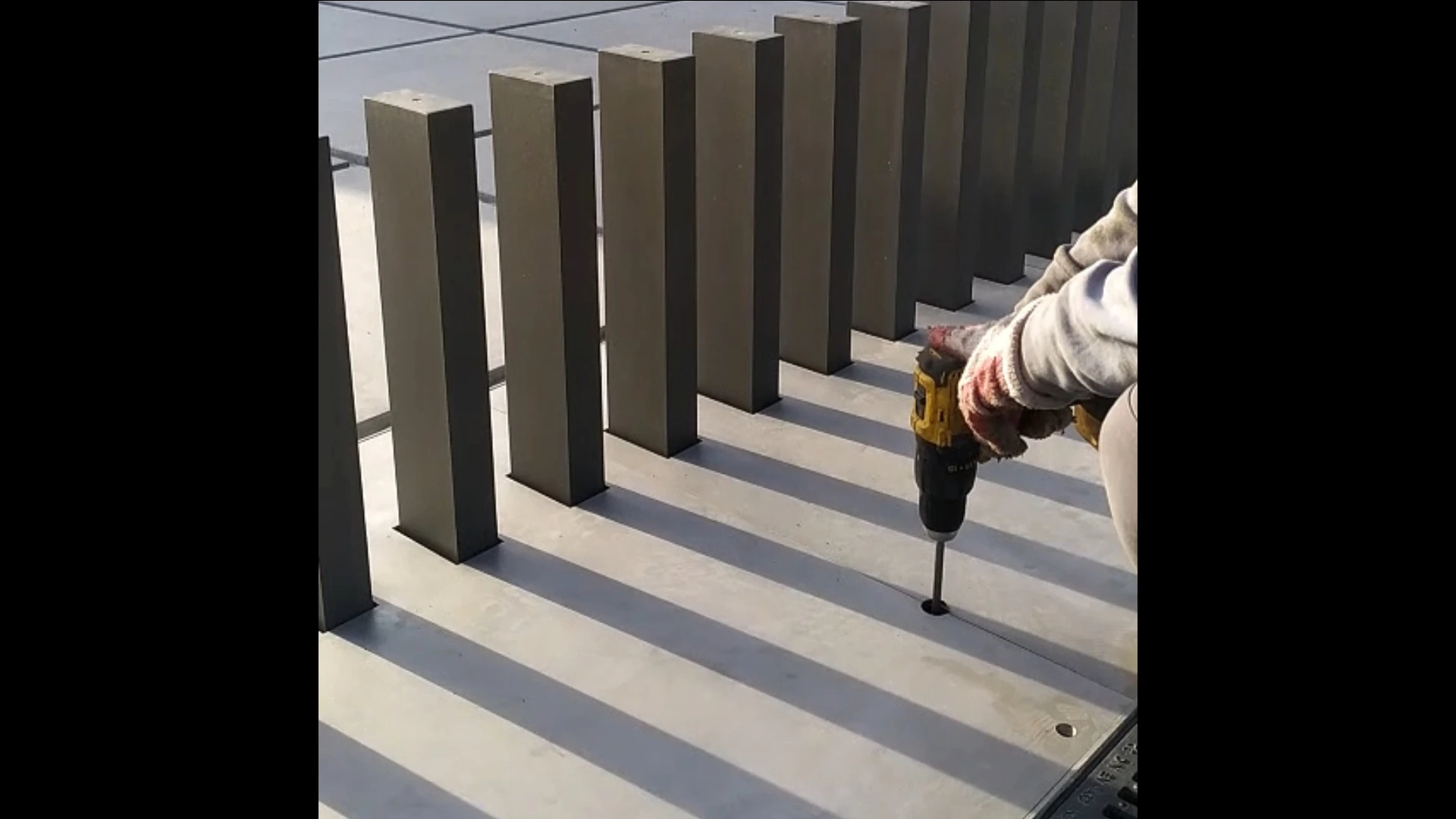

Механічне складання:
Доставка елементів.
Установка опорних рам.
Збирання палісадів.
Після встановлення основних елементів перевіряється взаємне положення деталей і свобода руху конструкції. Лише після механічного регулювання можна переходити до остаточного підключення та налаштування автоматичних систем.
Пусконалагоджувальні роботи:
Налаштування вимикачів.
Підключення фотоелементів.
Тестування розблокування.
Додатково виконується багаторазове відкривання та закривання воріт. Перевіряється плавність руху, правильність зупинки у крайніх положеннях та реакція системи безпеки. Після завершення випробувань конструкція може бути передана в експлуатацію.
Поради щодо експлуатації та догляду
Сезонна профілактика: Рекомендується промивати внутрішній простір камери.
Перевірка дренажу: Очищуйте сітку насоса перед дощами.
Контроль мастила: Перевіряйте наявність мастила на роликах.
Чистота покриття: Тримайте зону підйому вільною від сміття.
Догляд за такою системою полягає насамперед у підтриманні чистоти тих елементів, які контактують із зовнішнім середовищем. Листя, пісок, дрібне каміння та інші забруднення не повинні накопичуватися в зоні руху полотна або у нижній частині камери.
Варто також періодично перевіряти, чи дренажний насос вільно відводить воду, а фотоелементи та інші компоненти системи безпеки працюють належним чином. Перед зимовим сезоном доцільно проконтролювати роботу нагрівальних кабелів.
Правильно спроєктовані, змонтовані та обслуговувані ворота такого типу поєднують функцію захисту в’їзду з можливістю практично повністю приховати конструкцію після відкривання. Саме ця особливість робить підземні рішення цікавим варіантом для сучасних об’єктів, у яких однаково важливими є функціональність, надійність та архітектурна естетика.
